วิธีการออกแบบตัวเรือน LED สำหรับสภาพแวดล้อมรางที่มีการสั่นสะเทือนสูง

สต็อกกลิ้งเป็นสภาพแวดล้อมที่ไม่เป็นมิตรสำหรับอุปกรณ์อิเล็กทรอนิกส์ ทุกครั้งที่รถไฟชนสวิตช์ราง พลังงานจลน์ความถี่สูงจะเดินทางจากตู้รถไฟขึ้นไปผ่านโครงเครื่องและเข้าสู่แผงเพดานโดยตรง เมื่อเจ้าหน้าที่ขนส่งร้องเรียนเกี่ยวกับไฟห้องโดยสารที่กะพริบหรืออุปกรณ์ติดตั้งเหนือศีรษะที่เสีย ปัญหามักไม่ได้อยู่ที่ตัวชิป LED เอง ความล้มเหลวมักจะย้อนกลับไปที่กล่องหุ้มเชิงกลเสมอ

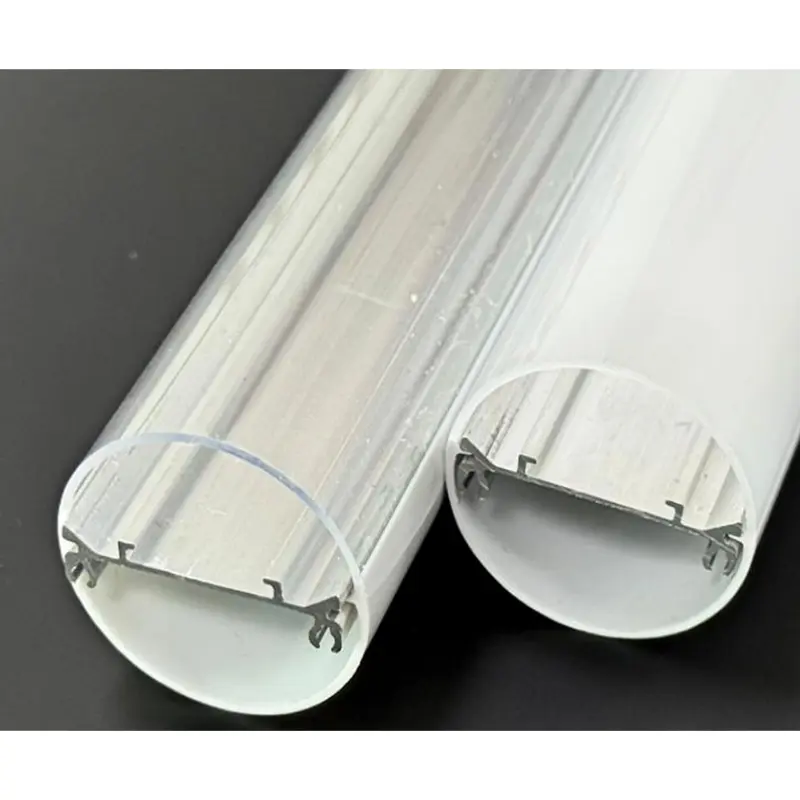

หนึ่งที่อยู่อาศัยไฟ LED รถไฟรางยานพาหนะไม่ใช่แค่ฝาครอบตกแต่งเท่านั้น เป็นโช้คอัพเชิงโครงสร้าง ระบบการจัดการความร้อน และอุปสรรคหลักด้านความปลอดภัยในชีวิต หากการออกแบบการอัดรีดไม่คำนึงถึงฮาร์มอนิกเรโซแนนซ์ การขยายตัวทางความร้อน หรือรหัสไฟระหว่างทาง ระบบไฟส่องสว่างจะล้มเหลวเป็นเวลานานก่อนอายุการใช้งานที่กำหนด การออกแบบสำหรับสภาพแวดล้อมนี้จำเป็นต้องละทิ้งสมมติฐานมาตรฐานด้านแสงเชิงพาณิชย์และวิศวกรรมโดยเฉพาะสำหรับการเคลื่อนไหวที่รุนแรงอย่างต่อเนื่อง

การวินิจฉัยความล้มเหลวทางกลไกและความร้อนในระบบไฟส่องสว่างแบบโรลลิ่งสต็อก

ในการออกแบบที่อยู่อาศัยที่ดีขึ้น คุณต้องเข้าใจก่อนว่าการออกแบบในปัจจุบันแตกสลายอย่างไรในภาคสนาม สภาพแวดล้อมของรางรถไฟทำให้อุปกรณ์ติดตั้งไฟมีการผสมผสานกันระหว่างแรงกระแทกทางกายภาพ การเปลี่ยนแปลงของอุณหภูมิที่รุนแรง และน่านฟ้าที่จำกัด เมื่อตัวเรือนได้รับการออกแบบมาไม่ดี อาการต่างๆ มักจะปรากฏในโหมดความล้มเหลวที่แตกต่างกันสามโหมด

ข้อต่อประสานไมโครแคร็ก
สาเหตุที่พบบ่อยที่สุดของไฟรถไฟกะพริบคือความล้าทางกลไก เมื่อติดตั้งอะลูมิเนียมอัดขึ้นรูป LED อย่างแน่นหนากับแผงเพดานที่มีการสั่นสะเทือนโดยไม่มีการหน่วงที่เหมาะสม ตัวเรือนจะถ่ายโอนพลังงานจลน์นั้นไปยัง PCB ภายในโดยตรง การงออย่างต่อเนื่องทำให้เกิดรอยแตกขนาดเล็กในข้อต่อบัดกรีที่เชื่อมต่อไดโอดกับบอร์ด ผู้ซื้อมักตำหนิผู้ผลิต PCB แต่สาเหตุที่แท้จริงคือตัวเครื่องไม่มีระบบกันสะเทือนภายในสำหรับถาด LED

การเหวี่ยงโพลีคาร์บอเนตและการดีดตัวกระจาย
รถไฟมีการหมุนเวียนความร้อนอย่างรุนแรง รถยนต์โดยสารที่จอดอยู่บนรางรถไฟข้ามคืนอาจมีอุณหภูมิต่ำกว่าจุดเยือกแข็ง จากนั้นจะร้อนขึ้นอย่างรวดเร็วเมื่อเปิดระบบ HVAC และระบบไฟส่องสว่าง อลูมิเนียมและพลาสติกขยายตัวในอัตราที่ต่างกัน หากพิกัดความเผื่อทางกลระหว่างฐานอะลูมิเนียมและตัวกระจายลมพลาสติกแน่นเกินไป การขยายตัวเนื่องจากความร้อนจะทำให้เกิดความเครียดอย่างมาก สิ่งนี้ทำให้เกิด "ความบ้าคลั่ง" ซึ่งเป็นเครือข่ายของรอยแตกขนาดเล็กมากในโพลีคาร์บอเนต หรือแย่กว่านั้นคือทำให้ดิฟฟิวเซอร์โค้งงอและหลุดออกจากรางระหว่างการเบรกกะทันหัน

ชุดบีบอัดซีล IP65
รถยนต์รถไฟใต้ดินจำเป็นต้องได้รับการทำความสะอาดอย่างเข้มงวด ซึ่งมักเกี่ยวข้องกับการล้างด้วยแรงดันสูง เพื่อให้สามารถอยู่รอดได้ โครงสร้างไฟ LED สำหรับเปลี่ยนผ่านที่ทนทานต่อการสั่นสะเทือนจำเป็นต้องมีระดับ IP65 ที่เชื่อถือได้ อย่างไรก็ตาม การสั่นสะเทือนอย่างต่อเนื่องทำให้วัสดุปะเก็นคุณภาพต่ำแบนออกเมื่อเวลาผ่านไป ปรากฏการณ์ที่เรียกว่าชุดการบีบอัด เมื่อซีลสูญเสียหน่วยความจำ ความชื้นและสารเคมีทำความสะอาดจะเลี่ยงผ่านตัวเรือน ส่งผลให้อุปกรณ์ไฟฟ้าลัดวงจร

เกณฑ์การเลือกวัสดุสำหรับการปฏิบัติตามข้อกำหนด EN45545 และการลดแรงสั่นสะเทือน

การระบุวัสดุสำหรับไฟส่องสว่างรางจำเป็นต้องรักษาสมดุลระหว่างความแข็งแกร่งของโครงสร้างกับข้อกำหนดด้านความปลอดภัยของผู้โดยสารที่เข้มงวด คุณไม่สามารถใช้การอัดขึ้นรูปเชิงพาณิชย์ที่มีจำหน่ายทั่วไปไม่ได้ ส่วนประกอบทุกชิ้นจะต้องผ่านมาตรฐานรางรถไฟที่เข้มงวด โดยเฉพาะอย่างยิ่ง EN45545 ซึ่งควบคุมพฤติกรรมไฟและวัสดุในยานพาหนะที่ใช้รางรถไฟ

โปรไฟล์ฐาน: อลูมิเนียม 6063-T5
สำหรับการอัดขึ้นรูปโครงสร้างหลัก อลูมิเนียม 6063-T5 ถือเป็นมาตรฐานอุตสาหกรรม เทมเปอร์ T5 ให้คุณสมบัติทางกลที่แน่นอนที่จำเป็นสำหรับการอัดขึ้นรูปอะลูมิเนียม LED สำหรับสินค้าแบบกลิ้ง: มีความแข็งพอที่จะขยายความยาวของเพดานตู้รถไฟได้โดยไม่หย่อนคล้อย แต่ยังเหนียวพอที่จะทนต่อการสั่นสะเทือนความถี่ต่ำโดยไม่แตกหัก อะลูมิเนียม 6063 มีคุณสมบัติการนำความร้อนที่ดีเยี่ยม โดยทำหน้าที่เป็นตัวระบายความร้อนที่มีประสิทธิภาพสูงสำหรับแถบ LED เอาท์พุตสูง

ดิฟฟิวเซอร์: โพลีคาร์บอเนตหน่วงไฟ (PC)
เมื่อพูดถึงฝาครอบเลนส์ PMMA (อะคริลิก) มาตรฐานนั้นเปราะเกินไปสำหรับการใช้งานบนราง ผลกระทบที่รุนแรงจะทำลายมัน ทำให้เกิดเศษชิ้นส่วนที่เป็นอันตราย ABS แบบมาตรฐานมีราคาถูกแต่ไม่ผ่านข้อกำหนดเรื่องควันและความเป็นพิษตามรหัสดับเพลิงขณะขนส่ง

คุณต้องระบุพีซีที่หน่วงไฟ (โพลีคาร์บอเนต) พีซีสามารถทนต่อแรงกระแทกโดยตรงได้โดยไม่แตกหัก ทำให้เหมาะสำหรับการขนส่งสาธารณะที่มีการจราจรหนาแน่น ที่สำคัญกว่านั้น สูตรเฉพาะของ PC สามารถตอบสนองข้อกำหนด EN45545 Hazard Level 3 (HL3) ได้ ซึ่งหมายความว่าในกรณีที่เกิดเพลิงไหม้ในห้องโดยสาร ที่พักจะไม่แพร่กระจายเปลวไฟ และควันที่ปล่อยออกมาจะยังคงต่ำกว่าเกณฑ์ความเป็นพิษที่เข้มงวดซึ่งจำเป็นเพื่อให้แน่ใจว่าผู้โดยสารสามารถอพยพได้อย่างปลอดภัย

ปะเก็นและฝาปิดท้าย
หลีกเลี่ยง PVC มาตรฐานหรือยางราคาถูกสำหรับซีลฝาท้าย ต้องใช้ EPDM หรือซิลิโคนเกรดสูง วัสดุเหล่านี้ทนทานต่ออุณหภูมิสุดขั้วและการเสื่อมสภาพของรังสี UV ในขณะที่ยังคงการดีดกลับของแรงอัด ทำให้มั่นใจได้ว่าตู้ติดตั้ง LED สำหรับยานพาหนะราง IP65 ยังคงกันน้ำได้หลังจากการสั่นสะเทือนในแต่ละวันเป็นเวลาหลายปี

ตรวจสอบการกระจายความร้อนด้วยการจำลองความร้อนที่ขับเคลื่อนด้วย AI

ความร้อนเป็นศัตรูของอายุการใช้งาน LED ในสำนักงานเชิงพาณิชย์ อุปกรณ์ติดตั้ง LED จะปล่อยความร้อนออกสู่อากาศโดยรอบ ในรถไฟความเร็วสูง เรือนไฟมักจะถูกฝังอยู่ในแผงเพดานฉนวนใต้ท่อ HVAC ขนาดใหญ่ที่สร้างความร้อนโดยตรง อุณหภูมิโดยรอบรอบฟิกซ์เจอร์ได้สูงขึ้นแล้ว ซึ่งช่วยลด delta-T (ความแตกต่างของอุณหภูมิ) ที่จำเป็นสำหรับการทำความเย็นอย่างมีประสิทธิภาพได้อย่างมาก

ก่อนที่จะตัดเครื่องมือราคาแพงสำหรับโปรไฟล์การอัดขึ้นรูปใหม่ การจัดการระบายความร้อนจะต้องได้รับการตรวจสอบความถูกต้องแบบดิจิทัล ขั้นตอนการทำงานด้านวิศวกรรมสมัยใหม่ใช้ซอฟต์แวร์จำลองความร้อนที่ได้รับความช่วยเหลือจาก AI เพื่อจำลองวิธีที่ความร้อนเคลื่อนผ่านตัวเครื่องในพื้นที่จำกัดได้อย่างแม่นยำ

การจำลองจำลองเส้นทางการระบายความร้อนจากไดโอด LED ผ่านแผ่นระบายความร้อน ลงใน PCB และออกผ่านครีบอะลูมิเนียม 6063-T5 โปรแกรมแก้ปัญหาที่ขับเคลื่อนด้วย AI สามารถวนซ้ำรูปทรงเรขาคณิตของครีบหลายร้อยรายการได้อย่างรวดเร็ว โดยปรับความหนา ระยะห่าง และมุมของแผงระบายความร้อน เพื่อค้นหาการกำหนดค่าที่แน่นอนซึ่งจะเพิ่มพื้นที่ผิวให้สูงสุดโดยไม่ต้องเพิ่มน้ำหนักที่ไม่จำเป็น น้ำหนักเป็นตัวชี้วัดที่สำคัญในการออกแบบรถราง โครงสร้างที่มีน้ำหนักมากจะเพิ่มมวลโดยรวมของรถไฟ ส่งผลให้มีการใช้พลังงานเพิ่มมากขึ้น ด้วยการตรวจสอบการกระจายความร้อนแบบดิจิทัล วิศวกรสามารถออกแบบตัวเรือน LED ของรางการจัดการความร้อนที่ช่วยรักษาอุณหภูมิจุดเชื่อมต่อไดโอดให้ต่ำกว่า 80°C ในขณะเดียวกันก็ลดมวลของโปรไฟล์อะลูมิเนียมให้เหลือน้อยที่สุด

การออกแบบเพื่อความสามารถในการผลิต (DFM) ในโปรไฟล์อลูมิเนียมและโพลีคาร์บอเนตแบบกำหนดเอง

แม้แต่โมเดล CAD ที่ได้รับการปรับปรุงประสิทธิภาพสูงสุดก็ยังไร้ประโยชน์หากไม่สามารถผลิตตามขนาดที่ต้องการได้อย่างน่าเชื่อถือ การอัดขึ้นรูปอลูมิเนียมและพลาสติกจำเป็นต้องมีการควบคุมการไหลของวัสดุ อัตราการทำความเย็น และแรงเสียดทานของแม่พิมพ์อย่างแม่นยำ Dongguan Jinen Lighting Technology (JE) ดำเนินการสายการผลิตพลาสติก 20 เส้นและอะลูมิเนียม 5 สาย โดยให้การสนับสนุน DFM เพื่อตรวจจับข้อบกพร่องของโครงสร้างก่อนขั้นตอนการใช้เครื่องมือ

เมื่อวิศวกรรมกที่อยู่อาศัยไฟ LED รางรถไฟแบบกำหนดเองให้ปฏิบัติตามการดำเนินการ DFM เฉพาะเหล่านี้:

1. ความหนาของผนังสมดุล:ตรวจสอบให้แน่ใจว่าหน้าตัดของโปรไฟล์อลูมิเนียมของคุณมีความหนาของผนังสม่ำเสมอ ส่วนหนาจะเย็นช้ากว่าส่วนบาง หากหน้าแปลนติดตั้งหนักวางอยู่ข้างครีบระบายความร้อนบาง การระบายความร้อนที่ไม่สม่ำเสมอจะทำให้โปรไฟล์บิดเบี้ยวหรือบิดเบี้ยวเมื่อออกจากแม่พิมพ์อัดขึ้นรูป รักษาการเปลี่ยนความหนาอย่างค่อยเป็นค่อยไป
2. ออกแบบความคลาดเคลื่อน Snap-Fit ขนาดใหญ่สำหรับพีซี:โพลีคาร์บอเนตจะหดตัวเมื่อเย็นลง เมื่อออกแบบรางที่เชื่อมต่อกันโดยที่ตัวกระจาย PC ยึดเข้ากับฐานอะลูมิเนียม ให้คำนวณค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนสำหรับวัสดุทั้งสอง เว้นช่องว่างการขยายตัวไว้อย่างแม่นยำ หากสวมแน่นเกินไป PC จะโค้งงอออกไปด้านนอกเมื่อรถไฟร้อนขึ้น
3. ช่องปะเก็นลึกของวิศวกร:ระดับ IP65 ต้องการมากกว่าแค่การอัดซิลิโคน ออกแบบช่องกักเก็บรูปตัวยูโดยเฉพาะในการอัดขึ้นรูปอะลูมิเนียม ผนังช่องจะต้องลึกพอที่จะล็อคปะเก็นให้เข้าที่โดยอัตโนมัติ เพื่อไม่ให้กลิ้งหรือเคลื่อนตัวภายใต้แรงสั่นสะเทือนด้านข้าง
4. ลดช่องว่างกลวงในโปรไฟล์พลาสติกให้เหลือน้อยที่สุด:ส่วนกลวงในการอัดขึ้นรูปพลาสติกต้องใช้แม่พิมพ์ที่ซับซ้อนและมีราคาแพงพร้อมแมนเดรลภายใน หากเป็นไปได้ ให้ออกแบบฝาครอบพีซีเป็นแบบผนังเดี่ยวที่มีโครงรองรับ แทนที่จะออกแบบให้เป็นส่วนที่เป็นท่อปิด ซึ่งช่วยลดต้นทุนเครื่องมือและเพิ่มความเร็วในการผลิตในสายการอัดรีด

การจัดตำแหน่งความสามารถในการอัดขึ้นรูปของ OEM ให้สอดคล้องกับมาตรฐานการจัดซื้อทางขนส่งของสหรัฐอเมริกา

การนำอุปกรณ์ติดตั้งระบบไฟส่องสว่างรางรถไฟเข้าสู่ตลาดสหรัฐอเมริกาจำเป็นต้องผ่านเว็บข้อกำหนดเฉพาะด้านการจัดซื้อที่ซับซ้อน ตั้งแต่หลักเกณฑ์ FTA ที่แปลเป็นภาษาท้องถิ่นไปจนถึงการรับรองความปลอดภัยที่เข้มงวด หน่วยงานด้านการขนส่งของสหรัฐอเมริกาประเมินการเสนอราคาโดยพิจารณาจากความน่าเชื่อถือและการปฏิบัติตามข้อกำหนดในระยะยาว ซึ่งเปลี่ยนความรับผิดชอบอันหนักหน่วงไปที่ผู้ผลิตระบบแสงสว่าง และซัพพลายเออร์ส่วนประกอบของพวกเขาด้วย

การจัดหาการอัดขึ้นรูปเชิงพาณิชย์ที่ได้มาตรฐานจะนำไปสู่ความล้มเหลวในระหว่างขั้นตอนแรงกระแทก การสั่นสะเทือน และการทดสอบไฟ คุณต้องมีพันธมิตร OEM ที่มีพื้นฐานการผลิตสอดคล้องกับข้อกำหนดเกรดการขนส่งอยู่แล้ว JE เป็นผู้จัดหาผู้ผลิตระบบไฟส่องสว่าง OEM ทั่วโลก โดยนำเสนอทั้งแม่พิมพ์สาธารณะสำหรับการใช้งานมาตรฐาน และแม่พิมพ์ส่วนตัวสำหรับการออกแบบที่มีกรรมสิทธิ์และมีข้อกำหนดสูง

ด้วยการร่วมมือกับผู้ผลิตที่เข้าใจถึงความคลาดเคลื่อนที่จำเป็นสำหรับอะลูมิเนียม 6063-T5 และโพลีคาร์บอเนตที่เป็นไปตามมาตรฐาน EN45545 คุณจะสามารถขจัดขั้นตอนการลองผิดลองถูกในการพัฒนาผลิตภัณฑ์ได้ คุณจะได้ตัวเรือนที่ยึดติดกันอย่างเรียบร้อย ปิดผนึกอย่างแน่นหนา และรอดพ้นจากสภาพแวดล้อมของรางในทางที่ผิดทางกลไกอย่างไม่หยุดยั้ง สำหรับข้อกำหนดทางเทคนิคเกี่ยวกับโปรไฟล์แบบกำหนดเองหรือเพื่อตรวจสอบแม่พิมพ์ที่พร้อมขนส่งที่มีอยู่ ให้ประเมินผลที่ได้รับการพิสูจน์แล้วผู้ผลิตที่อยู่อาศัยไฟส่องสว่างรถไฟใต้ดิน OEMที่สามารถส่งมอบรากฐานทางกลที่แม่นยำตามความต้องการโครงการขนส่งครั้งต่อไปของคุณ
