การเดินสายไฟฝาท้าย G5

ก่อนอื่น โปรดชี้แจงให้ชัดเจนว่า "ลวด" คุณหมายถึงอะไรกันแน่?

ในกระบวนการผลิตหลอด LED T5 และ G5 โดยทั่วไป "สายเดี่ยว/หลายสาย/ไร้สาย" หมายถึงจำนวนสายไฟที่ลากจากฝาท้าย ไม่ใช่วิธีการจ่ายไฟของตัวหลอดเอง (แหล่งจ่ายไฟแบบปลายเดี่ยว/สองปลาย) แนวคิดทั้งสองนี้สับสนได้ง่าย

• สายเดี่ยว:ฝาปิดปลายนำสายไฟออกมาได้เพียงเส้นเดียว โดยปกติจะเป็นสายไฟที่มีไฟฟ้า (L) หรือสายไฟที่เป็นกลาง (N)
• หลายสาย (สายคู่):ฝาปิดท้ายนำสายไฟสองเส้นออกมา โดยปกติแล้วจะเป็นสายไฟที่มีไฟฟ้าหนึ่งเส้นและสายไฟที่เป็นกลางหนึ่งเส้น
• ไร้สาย:ฝาปิดท้ายไม่ได้นำสายไฟใดๆ ออกมา มีพิน G5 เพียงสองตัวเท่านั้น

เมื่อชัดเจนแล้ว ตรรกะเชิงผสมที่ตามมาจะเข้าใจได้ง่าย

การรวมกัน 1: ปลายด้านหนึ่งสายเดี่ยว + ปลายด้านหนึ่งไร้สาย → ท่อขับเคลื่อนแบบปลายเดียว

นี่คือการกำหนดค่าที่พบบ่อยที่สุดสำหรับหลอด LED ในตัว T5 ในตลาด

วิธีการเชื่อมต่อ:จ่ายไฟจากปลายสายเดี่ยวเท่านั้น สายเดี่ยวนี้เชื่อมต่อกับสายไฟที่มีกระแสไฟฟ้าหรือเป็นกลาง ในขณะที่สายไฟอีกเส้น (มีกระแสไฟหรือเป็นกลาง) เชื่อมต่อโดยตรงกับหมุดที่ปลายอีกด้านผ่านวงจรภายในของหลอดหลอดไฟ ที่ปลายสายไร้สาย พินหนึ่งมีหน้าที่ในการตรึงเชิงกลและการนำไฟฟ้า ในขณะที่พินอีกอันอาจไม่ได้เชื่อมต่อหรือเกิดการลัดวงจรภายใน

อย่างไรก็ตาม มีรายละเอียดการผลิตที่สำคัญ: ระยะห่างพินของตัวยึดโคมไฟ T5 G5 อยู่ที่ 5 มม. เท่านั้น เมื่อจ่ายไฟที่ปลายด้านหนึ่ง พินทั้งสองจะอยู่ใกล้กันมาก และการเดินสายภายในที่ไม่เหมาะสมอาจทำให้เกิดไฟฟ้าลัดวงจรได้ง่าย ดังนั้น การจัดวางฉนวนและสายไฟภายในฝาปิดปลายสายเดี่ยวจึงเป็นตัวบ่งชี้สำคัญของงานฝีมือของซัพพลายเออร์ฝาปิดท้าย

สถานการณ์การใช้งาน:ไฟส่องสว่างสำนักงาน, ไฟชั้นวางซุปเปอร์มาร์เก็ต, ไฟตู้, ไฟตู้โชว์ โดยทั่วไปแล้วหลอดไฟประเภทนี้จะใช้ขายึดในตัว ซึ่งต้องการกำลังไฟฟ้าเข้าเพียงครั้งเดียว ทำให้การติดตั้งง่ายขึ้น และผู้ใช้ปลายทางไม่จำเป็นต้องมีความรู้ด้านไฟฟ้าใดๆ

การรวมกันสอง: สายไฟหนึ่งเส้นจากปลายแต่ละด้าน→หลอดหลอดไฟแบบปลายคู่

วิธีนี้เป็นเรื่องปกติในโครงการปรับปรุงทางวิศวกรรม

วิธีการเชื่อมต่อ:นำสายไฟจากฝาครอบหลอดไฟที่ปลายทั้งสองด้านของหลอดหลอดไฟ เชื่อมต่อปลายด้านหนึ่งเข้ากับสายไฟที่มีกระแสไฟฟ้า (L) และปลายอีกด้านหนึ่งเข้ากับสายไฟที่เป็นกลาง (N) กระแสไหลเข้าจากปลายด้านหนึ่งและออกจากอีกด้านหนึ่ง หมุด G5 สองตัวภายในฝาครอบหลอดไฟสั้นลงจนกลายเป็นอิเล็กโทรดเดี่ยว

เหตุใดจึงเลือกใช้แหล่งจ่ายไฟแบบ dual-ended ในงานวิศวกรรม?เมื่อติดตั้งขั้วรับหลอดฟลูออเรสเซนต์แบบเก่า โดยปกติขั้วรับ G5 ดั้งเดิมจะเชื่อมต่อแบบขนาน ซึ่งหมายความว่าขาทั้งสองมีการลัดวงจรภายใน โคมไฟแบบปลายคู่สามารถปรับให้เข้ากับด้ามจับประเภทนี้ได้โดยตรง โดยไม่ต้องเปลี่ยนด้วยด้ามจับที่ไม่ขนาน หากติดตั้งหลอดไฟปลายเดียวในที่ยึดแบบขนาน หลอดไฟจะลัดวงจรทันทีเมื่อเปิดเครื่อง สิ่งนี้เกิดขึ้นในชุมชนวิศวกรรมของฮ่องกง บางคนถึงกับเผาปลอกพลาสติกของที่ยึดอันเก่า

ข้อควรระวังในการผลิต:ปลายทั้งสองด้านของฝาครอบหลอดไฟแบบปลายคู่ควรมีสายไฟ แต่สีของสายไฟจะต้องแยกแยะได้อย่างชัดเจน (เช่น ปลายด้านหนึ่งมีเครื่องหมาย L และอีกด้านหนึ่งเป็น N) เพื่อหลีกเลี่ยงการเดินสายไฟย้อนกลับระหว่างการติดตั้ง นอกจากนี้ การเดินสายไฟภายในของหลอดฟลูออเรสเซนต์แบบปลายคู่ต้องแน่ใจว่าไม่มีการเชื่อมต่อทางไฟฟ้าระหว่างปลายทั้งสองข้าง มิฉะนั้นหลอดไฟจะลัดวงจร

สถานการณ์การใช้งาน:โรงปฏิบัติงานโรงงาน ลานจอดรถ โกดัง และศูนย์โลจิสติกส์ สถานที่เหล่านี้มักต้องมีการดัดแปลงตัวยึดหลอดฟลูออเรสเซนต์เก่า และโซลูชันแหล่งจ่ายไฟแบบปลายคู่ก็ให้ความเข้ากันได้ดีกว่า

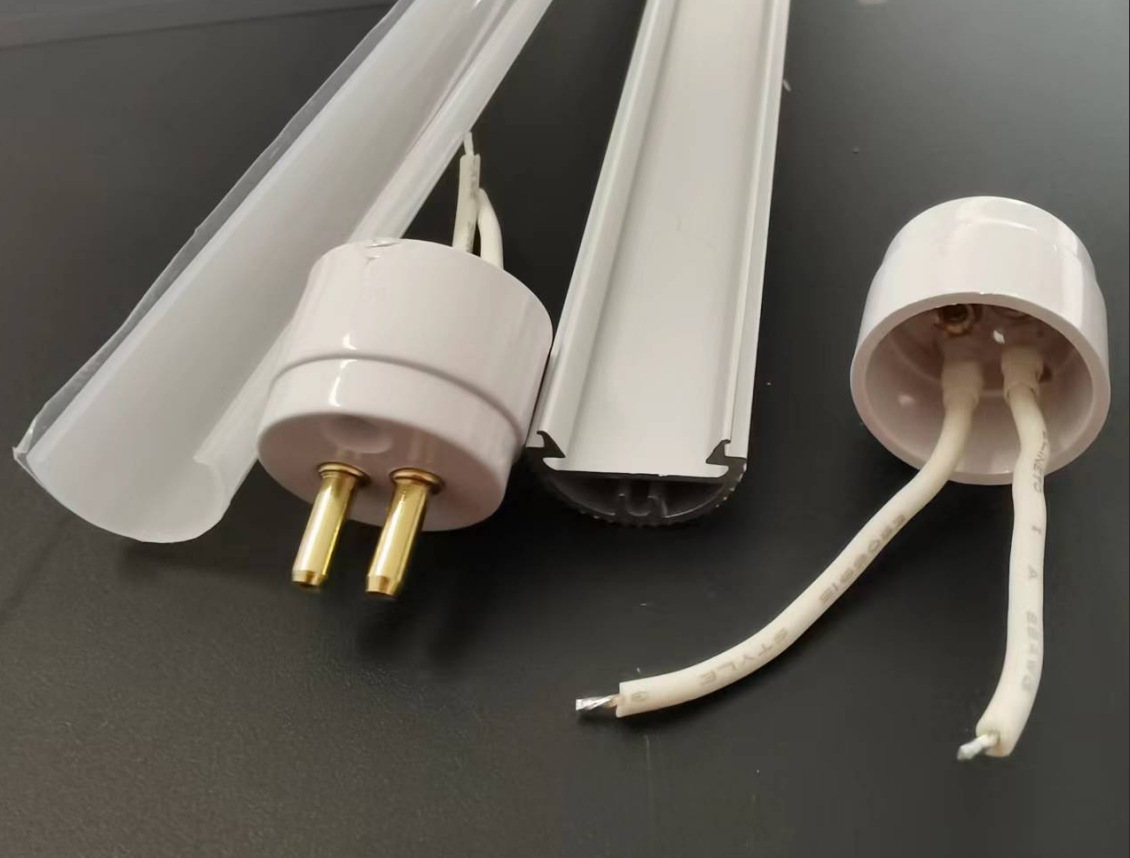

การรวมกัน 3: ปลายด้านหนึ่งด้วย Live Wire (Dual-wire) + ปลายด้านหนึ่งพร้อมฝาปิดไร้สาย → แหล่งจ่ายไฟ Single-ended ที่ปรับปรุงใหม่

การรวมกันนี้เป็นเวอร์ชันปรับปรุงของแหล่งจ่ายไฟแบบปลายเดียว เหมาะสำหรับสถานการณ์ที่มีข้อกำหนดด้านความปลอดภัยและความน่าเชื่อถือที่สูงขึ้น

วิธีการเชื่อมต่อ:ฝาปิดปลายแหล่งจ่ายไฟนำสายไฟที่มีกระแสไฟและเป็นกลางออก โดยเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟตัวขับหรือไฟ AC ปลายสายไร้สายใช้สำหรับรองรับกลไกและการเชื่อมต่อวงจรเท่านั้น และไม่รองรับกำลังไฟเข้า

ความแตกต่างจากโซลูชันปลายเดี่ยวแบบสายเดี่ยว:ในโซลูชันปลายเดี่ยวแบบสายเดี่ยว การเดินสายไฟภายในของหลอดหลอดไฟต้องมีการออกแบบ "สายหนึ่งที่เข้า และอีกสายหนึ่งเชื่อมต่อภายในกับปลายอีกด้านหนึ่ง" ทำให้การเดินสายภายในค่อนข้างซับซ้อน ในทางตรงกันข้าม ในโซลูชันปลายเดี่ยวแบบสายคู่ ทั้งสายไฟที่มีไฟฟ้าและสายนิวทรัลจะถูกนำผ่านฝาครอบปลายเดียวกัน ดังนั้นจึงได้การออกแบบวงจรภายในที่ตรงมากขึ้น ลดจุดผิดพลาดที่อาจเกิดขึ้น และปรับปรุงความปลอดภัย

ข้อดีการผลิต:สำหรับผู้ผลิตหลอดหลอดไฟ T5 แบบรวม วิธีการนี้ให้ประสิทธิภาพการประกอบที่สูงกว่าการใช้ฝาปิดปลายด้านเดียว เนื่องจากสายไฟทั้งหมดรวมอยู่ที่ปลายด้านหนึ่ง จึงไม่จำเป็นต้องเดินสายไฟไขว้ภายในท่อหลอดไฟ จึงช่วยลดความเสี่ยงที่จะเกิดไฟฟ้าลัดวงจรภายในได้

การใช้งาน:แสงสว่างทางการแพทย์ แสงสว่างเพื่อการศึกษา การแสดงเชิงพาณิชย์ระดับไฮเอนด์
