ตัวเรือนหลอด LED T8 พร้อม PCB 10 มม.: คำถามที่พบบ่อยสำหรับผู้ซื้อในสหรัฐฯ การตรวจสอบความพอดีและคู่มือการจัดหาสำหรับปี 2026

ประเด็นสำคัญสำหรับผู้ซื้ออุปกรณ์แสงสว่างในสหรัฐฯ

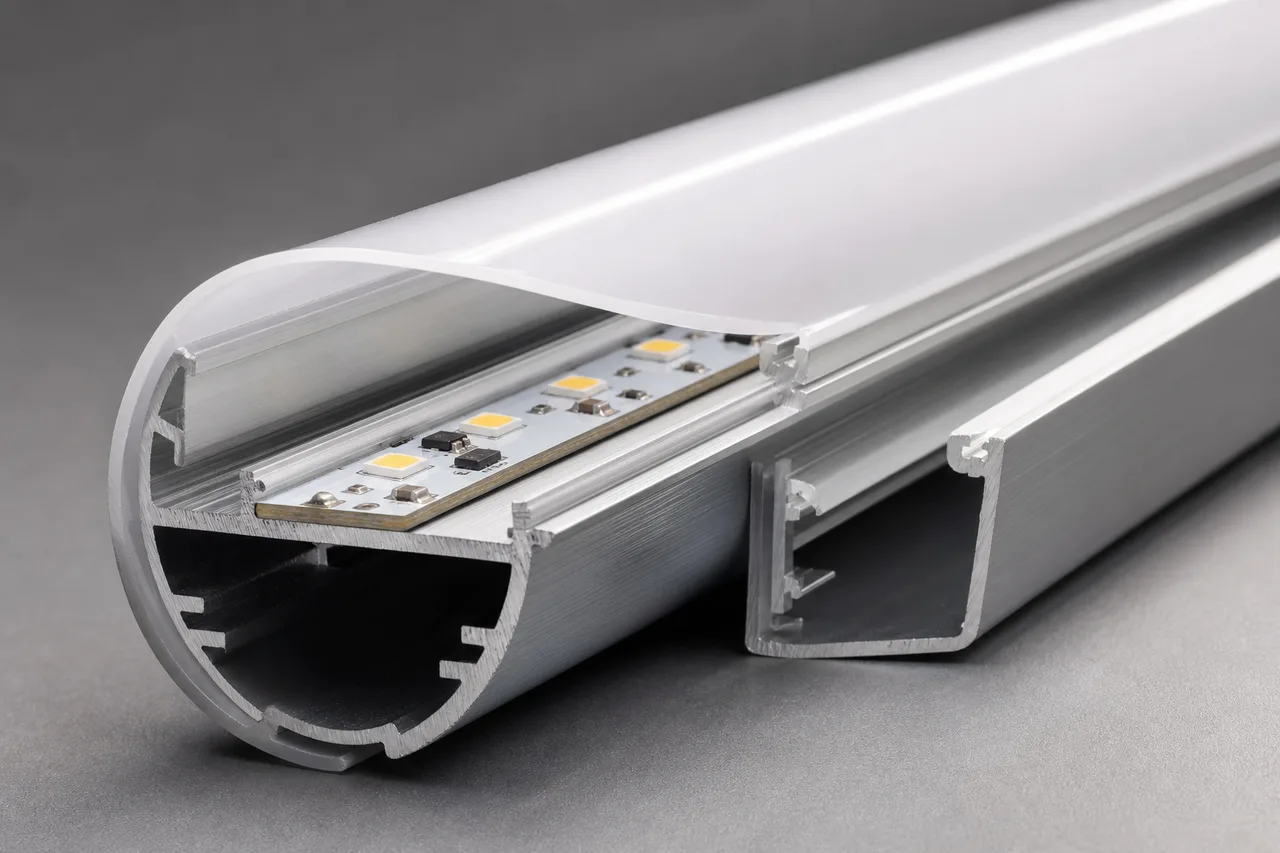

วลีโครงสร้างตัวโครงท่อกึ่งอะลูมิเนียม/กึ่งพลาสติก JEอธิบายสถาปัตยกรรมที่ใช้งานจริงเบื้องหลังหมวดหมู่ผลิตภัณฑ์นี้: ฐานอะลูมิเนียม 6063 มีแผง LED และช่วยจัดการความร้อน ในขณะที่ตัวกระจายโพลีคาร์บอเนตสร้างฝาครอบแสงที่มองเห็นได้ การแบ่งส่วนนั้นมีความสำคัญ อะลูมิเนียมทำให้ PCB มีพื้นผิวการติดตั้งที่มั่นคงและเป็นแกนหลักที่คาดเดาได้ ดิฟฟิวเซอร์ควบคุมลักษณะที่ปรากฏ การส่งผ่านแสง และการเข้าถึงบอร์ด มันไม่ใช่แค่เปลือกตกแต่งเท่านั้น

สำหรับผู้ซื้อในสหรัฐฯ คำถามแรกไม่ใช่ราคา มันคือความเข้ากันได้ PCB ขนาด 10 มม. นั้นแคบกว่าบอร์ดหลอด LED ทั่วไปหลายตัว และตัวขับจะต้องติดตั้งไว้ภายในตัวเครื่องโดยไม่ต้องกดกับตัวกระจายแสงหรือรบกวนฝาปิดท้าย JE-28 อยู่ในรายการโดยมีความสูงไดรเวอร์สูงสุด 12 มม. ดังนั้นควรตรวจสอบรายละเอียดตัวไดรเวอร์ สายไฟ ฉนวน และตัวคลายความเครียดร่วมกัน แทนที่จะตรวจสอบแยกกัน

มาตรฐาน JE-28 คือ IP20 ซึ่งทำให้เหมาะสำหรับโคมไฟภายในอาคารแบบแห้งและชุดท่อแบบติดตั้งเพิ่ม ไม่ใช่กับพื้นที่ชะล้างหรืออุปกรณ์ติดตั้งแบบเปิดโดยอัตโนมัติ JE ยังนำเสนอรูปแบบตัวเรือนท่อกันน้ำสำหรับการใช้งานต่างๆ เช่น ไฟส่องสว่างในโรงงาน ไฟตู้เย็น และที่จอดรถกลางแจ้ง แต่รูปแบบดังกล่าวควรถือเป็นรูปแบบกันน้ำที่เหมาะสม เริ่มกันที่ตัวเรือนหลอด LED T8 JE พร้อม PCB 10 มมกำหนดคุณสมบัติและขอแบบที่แน่นอนก่อนอนุมัติคำสั่งผลิต

ข้อมูลจำเพาะของตัวเรือน LED T8 JE-28: ขนาด วัสดุ และตัวเลือกการกำหนดค่า

JE-28 เป็นตัวเครื่อง T8 ขนาด 26 มม. ที่สร้างขึ้นสำหรับบอร์ด PCB ขนาด 10 x 1.2 มม. มิติดังกล่าวเป็นจุดเริ่มต้นสำหรับคุณสมบัติทางกล บอร์ดที่มีความกว้าง 10 มม. ยังคงสามารถสร้างปัญหาได้ หากความสูงของส่วนประกอบ ข้อต่อบัดกรี ตำแหน่งของตัวเชื่อมต่อ หรือวิธีการติดตั้งแตกต่างจากตัวอย่างที่ใช้ระหว่างการพัฒนาตัวเรือน

ตัวเรือนใช้ฐานอะลูมิเนียม 6063 พร้อมตัวเลือกดิฟฟิวเซอร์โพลีคาร์บอเนตและฝาปิดปลายพลาสติก JE แสดงรายการการจัดเรียงไดรเวอร์ภายในและความสูงไดรเวอร์สูงสุด 12 มม. ความยาวที่ใช้ได้ตั้งแต่ 600 มม. ถึง 2,400 มม. โดยมีความยาวแบบกำหนดเองได้ ความยาว พื้นผิวดิฟฟิวเซอร์ รูปแบบฝาท้าย และตำแหน่งไดรเวอร์ควรถือเป็นการตัดสินใจในการประกอบชิ้นเดียว เนื่องจากแต่ละองค์ประกอบส่งผลต่อการติดตั้ง การกระจายแสง และการบรรจุหีบห่อ

วิธีตรวจสอบคุณสมบัติที่อยู่อาศัย T8 ก่อนสั่งซื้อ: การตรวจสอบ PCB, ไดรเวอร์, ดิฟฟิวเซอร์ และฝาปิดท้าย

ตัวเรือนอาจดูถูกต้องในหน้าแค็ตตาล็อกและยังคงเสียหายระหว่างการประกอบ สาเหตุปกติไม่ได้เกิดขึ้นมากนัก: ไดรเวอร์สูงเกินไปสองสามมิลลิเมตร, PCB โค้งงออยู่ใต้ดิฟฟิวเซอร์, ฝาปิดปลายยึดท่อไว้ไม่แน่น หรือขั้วต่อไม่มีที่ว่างสำหรับการโค้งงอของสายไฟภายใน รับรองการประกอบที่สมบูรณ์ ไม่ใช่แค่การอัดขึ้นรูปอะลูมิเนียมเท่านั้น

1. ยืนยันโครงร่าง PCBส่งแบบร่างบอร์ดจริงของ JE รวมถึงความกว้าง 10 มม. ความหนา 1.2 มม. รูยึด ขั้วต่อทองแดง ขั้วต่อ และส่วนประกอบที่สูงที่สุด อย่าพึ่งพาขนาดบอร์ดที่ระบุเพียงอย่างเดียว
2. ตรวจสอบซองคนขับเปรียบเทียบความสูงและความกว้างสูงสุดของผู้ขับขี่กับขีดจำกัดกรอบ 12 มม. รวมขั้วต่อ ปลอกหดด้วยความร้อน ปลอกฉนวน และทางออกของสายไฟไว้ในการตรวจสอบระยะห่าง
3. ตรวจสอบความพอดีของดิฟฟิวเซอร์ทดสอบฝาครอบโพลีคาร์บอเนตที่เลือกเพื่อดูการยึด การโค้งงอ จุดที่มองเห็นได้ และแรงในการถอด ตัวกระจายลมที่แน่นเกินไปอาจเกิดความเครียดจากการอัดขึ้นรูปได้ อันที่หลวมเกินไปอาจส่งเสียงดังระหว่างการขนส่ง
4. ตรวจสอบฝาปิดท้ายและสายไฟยืนยันวัสดุฝาครอบ วิธีการเก็บรักษา ทางเดินสายไฟ การเข้าถึงตัวเชื่อมต่อ และดูว่าท่อที่เสร็จแล้วต้องเป็นไปตามมาตรฐานการติดตั้งเฉพาะหรืออินเทอร์เฟซฟิกซ์เจอร์ของลูกค้าหรือไม่
5. อนุมัติตัวอย่างที่เสร็จแล้วจ่ายไฟให้กับท่อที่ประกอบแล้ว ตรวจสอบพฤติกรรมความร้อนและลักษณะของแสง จากนั้นทดสอบการแทรกเข้าไปในฟิกซ์เจอร์หรือคลิปของชิ้นงาน บันทึกเวอร์ชันส่วนประกอบที่ได้รับอนุมัติก่อนทำการสั่งซื้อ

ขอแบบเขียนแบบการอัดขึ้นรูปและตัวอย่างทางกายภาพเมื่อโครงการมีระยะห่างจากอุปกรณ์ติดตั้งที่แน่นหนา ตัวอย่างยังเผยให้เห็นถึงปัญหาบรรจุภัณฑ์และการจัดการที่ไม่แสดงแบบร่าง หลอดยาวอาจมีเครื่องหมายกระจายแสง ฝาปิดเสียหาย หรือการโค้งงอเล็กน้อยหากการออกแบบกล่องไม่ตรงกับความยาวของการขนส่ง สิ่งเหล่านี้มีราคาไม่แพงในการแก้ไขก่อนการผลิตจำนวนมาก และมีราคาแพงในการแก้ไขหลังการจัดส่งเพื่อจำหน่ายในสหรัฐฯ

คำถามที่พบบ่อย: ตัวโครงหลอด LED T8 JE-28 กันน้ำหรือเหมาะสำหรับการใช้งานกลางแจ้งและตู้แช่แข็งหรือไม่

ข้อมูลจำเพาะมาตรฐาน JE-28 ที่ JE จัดหาให้คือ IP20 ดังนั้นจึงควรถือเป็นตัวเครื่องในที่แห้ง ความแตกต่างดังกล่าวเป็นสิ่งสำคัญสำหรับผู้ซื้อที่ระบุระบบไฟส่องสว่างในโรงงาน ไฟตู้เย็น ที่จอดรถกลางแจ้ง หรือการติดตั้งใดๆ ที่สัมผัสกับการควบแน่น ละอองน้ำ ฝุ่น หรือการหมุนเวียนของอุณหภูมิ JE ระบุว่ามีตัวเรือนแบบกันน้ำ T8 สำหรับการใช้งานพิเศษ แต่ต้องระบุและอ้างอิงเวอร์ชันกันน้ำแยกต่างหาก

PCB ขนาด 10 มม. และไดรเวอร์ภายในจะพอดีกับตัวเรือน T8 Tube นี้หรือไม่

ใช่ JE-28 ได้รับการระบุไว้สำหรับ PCB ขนาด 10 x 1.2 มม. และการจัดเรียงไดรเวอร์ภายใน โดยมีความสูงไดรเวอร์สูงสุด 12 มม. นั่นไม่ได้หมายความว่าบอร์ดขนาด 10 มม. และไดรเวอร์ภายในทุกตัวจะใส่ได้พอดี LED, ตัวเก็บประจุ, ขั้วต่อ และลวดบัดกรีที่สูงที่สุดของบอร์ดของคุณจะต้องอยู่ภายในระยะห่างภายในที่มีอยู่ ส่งไฟล์ PCB และเอกสารข้อมูลไดรเวอร์ของ JE เพื่อตรวจสอบความพอดี จากนั้นตรวจสอบผลลัพธ์ด้วยตัวอย่างที่รวบรวมไว้

ตัวอย่าง ขั้นต่ำ ความยาวที่กำหนดเอง การใช้เครื่องมือ และการจัดส่งไปยังผู้ส่งของสหรัฐฯ ทำงานอย่างไร

JE ระบุว่าสามารถจัดเตรียมตัวอย่าง ใบเสนอราคา ความยาวที่กำหนดเอง การอัดขึ้นรูป OEM/ODM และจัดส่งไปยังคลังสินค้าของผู้จัดส่งของลูกค้า รายละเอียดเชิงพาณิชย์ขึ้นอยู่กับโปรไฟล์ที่เลือก ตัวกระจายลม ฝาครอบปลาย สถานะเครื่องมือ ปริมาณ บรรจุภัณฑ์ และการจัดเตรียมปลายทาง สอบถามเวลานำตัวอย่าง ขั้นต่ำในการผลิต ค่าเครื่องมือหากจำเป็นต้องใช้แม่พิมพ์ส่วนตัว ความทนทานต่อความยาวของการตัด ขนาดกล่อง และเอกสารที่มาพร้อมกับการจัดส่ง หากทีมของคุณใช้ผู้จัดส่งในสหรัฐฯ โปรดระบุที่อยู่คลังสินค้าและข้อกำหนดในการทำเครื่องหมายสินค้าก่อนที่จะสรุปใบเสนอราคา

การผลิต JE Dongguan, การอัดขึ้นรูป OEM/ODM และเอกสารประกอบโคมไฟสำเร็จรูป

JE ซึ่งมีชื่ออย่างเป็นทางการว่า Dongguan Jinen Lighting Technology Co., Ltd. ผลิตส่วนประกอบไฟ LED แบบอัดขึ้นรูปในเมืองตงกวน ประเทศจีน กลุ่มผลิตภัณฑ์ประกอบด้วยโปรไฟล์อลูมิเนียม LED, โปรไฟล์พลาสติก LED, หลอด PC และตัวกระจายแสง, ตัวเรือนหลอด T5, T6, T8, T10 และ T12 และตัวเรือนไฟป้องกันสามชั้น ความกว้างของผลิตภัณฑ์นั้นมีประโยชน์เมื่อโครงการเปลี่ยนขนาดหรือการก่อสร้างหลังจากต้นแบบแรก ผู้ซื้อสามารถเปรียบเทียบตัวเรือนกึ่งอะลูมิเนียม ฐานอะลูมิเนียมแบบเต็ม หรือท่อที่มีเส้นผ่านศูนย์กลางต่างกันผ่านซัพพลายเออร์รายเดียวกัน แทนที่จะเริ่มกระบวนการจัดหาใหม่ทั้งหมด

JE รองรับแม่พิมพ์สาธารณะ แม่พิมพ์ส่วนตัว การอัดขึ้นรูป OEM/ODM และงานโครงการแบบกำหนดเอง การจัดหาแม่พิมพ์สาธารณะอาจเหมาะสมสำหรับรูปทรงมาตรฐาน JE-28 เมื่อโปรไฟล์ตรงกับข้อกำหนด PCB และดิฟฟิวเซอร์ของคุณอยู่แล้ว แม่พิมพ์ส่วนตัวจะป้องกันได้มากขึ้นเมื่อคุณต้องการช่องเชื่อมต่อที่ไม่เป็นมาตรฐาน คุณสมบัติการติดตั้งที่แตกต่างกัน ฝาครอบปลายที่เป็นเอกสิทธิ์ หรือหน้าตัดที่ได้รับการแก้ไข ทางเลือกที่เหมาะสมขึ้นอยู่กับปริมาณที่คาดหวังและปริมาณการควบคุมที่คุณต้องการสำหรับอุปทานในอนาคต

สำหรับผู้นำเข้าและโรงงานอุปกรณ์แสงสว่างในสหรัฐฯ เอกสารควรครอบคลุมมากกว่ารูปถ่ายผลิตภัณฑ์ ขอแบบโปรไฟล์ คำอธิบายวัสดุ ตัวเลือกตัวกระจายแสง ความทนทานต่อความยาว ข้อมูลจำเพาะของฝาท้าย รายละเอียดการบรรจุ และข้อมูลทางไฟฟ้าสำหรับโคมไฟที่เสร็จสมบูรณ์ ตัวเคสนั้นไม่เหมือนกับหลอด LED ที่ผ่านการรับรองแล้ว หากข้อกำหนดของลูกค้า, AHJ, ผู้จัดจำหน่าย หรือโครงการของคุณจำเป็นต้องมีรายการหรือเอกสารการปฏิบัติตามข้อกำหนด ให้ระบุข้อกำหนดนั้นก่อนที่การออกแบบจะถูกระงับ

JE ยังระบุด้วยว่าให้บริการแก่ผู้ค้าส่ง ผู้รับเหมา โรงงานอุปกรณ์แสงสว่าง และลูกค้าตามโครงการที่กำหนดเอง นั่นทำให้ซัพพลายเออร์มีความเหมาะสมกับทั้งการซื้อส่วนประกอบและการพัฒนาท่อแบบใช้ฉลากส่วนตัว โดยต้องมีการเขียนขอบเขตทางการค้าไว้อย่างชัดเจน ใส่ภาพวาดที่ได้รับการอนุมัติ ภาพถ่ายตัวอย่าง หมายเลขการแก้ไข และตัวเลือกวัสดุลงในเอกสารการซื้อ ช่วยป้องกันปัญหาที่คุ้นเคยในการจัดหาการอัดขึ้นรูป: ชุดทดแทนที่ใกล้เคียงกันแต่จริงๆ แล้วไม่สามารถเปลี่ยนแทนกันได้
