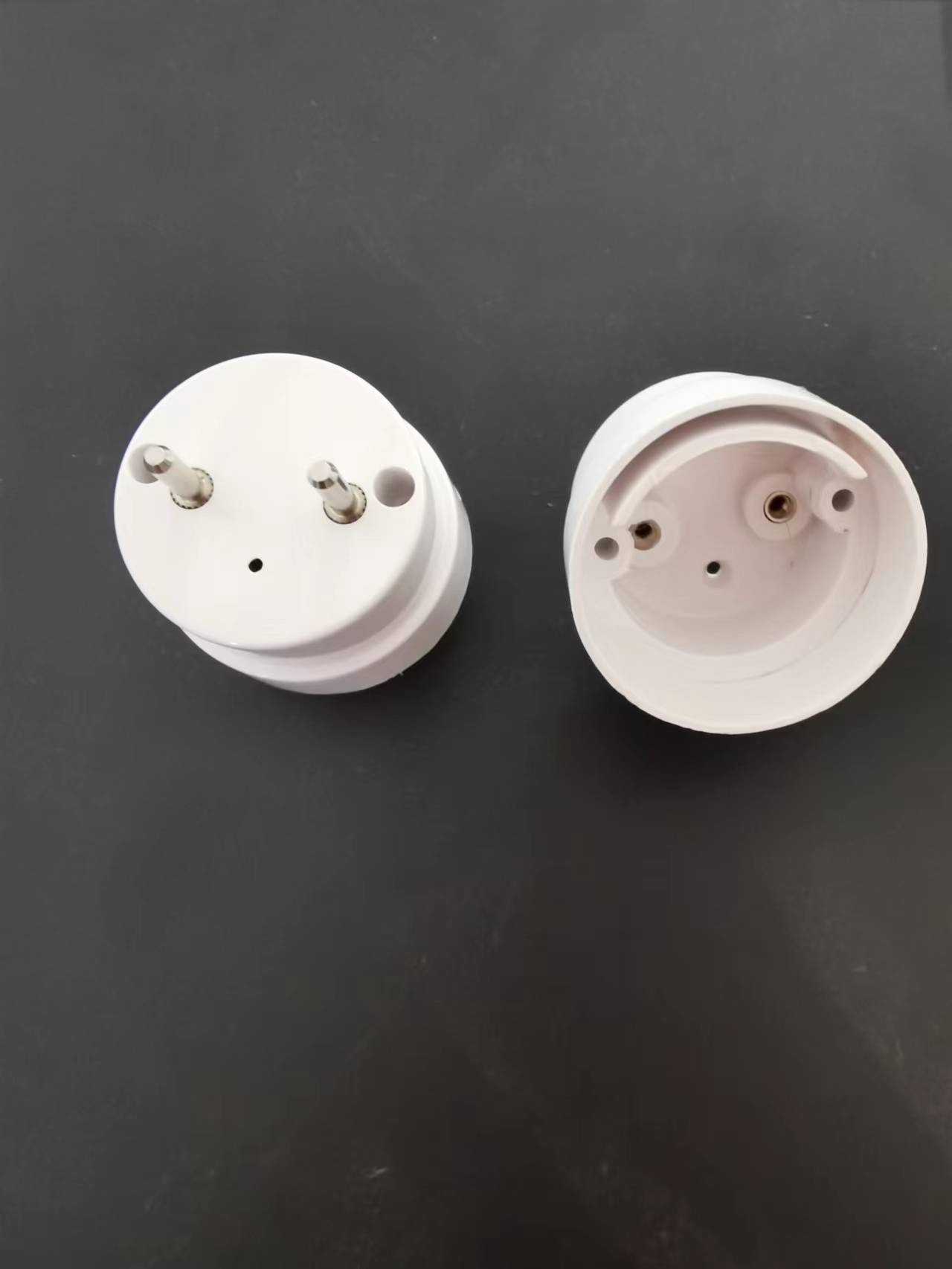

คุณสมบัติที่สำคัญและความสำคัญของ Caps End G13 ปลายสองเท่าของ LED T8

วันนี้เราพูดคุยเกี่ยวกับคุณสมบัติที่สำคัญและความสำคัญของLED T8 ปลายสุด G13 ปลายสุด

1. การเชื่อมต่อภายในมีความสำคัญ:

การเชื่อมต่อที่ไม่ผ่าน: แตกต่างจากแท็บโลหะภายในฝาปิดปลายหลอดไฟฟลูออเรสเซนต์แบบดั้งเดิมที่เชื่อมต่อโดยตรงกับเส้นใยการเชื่อมต่อภายในของฝาปิดปลาย G13 ของหลอดไฟ LED เป็นส่วนหนึ่งของวงจร

ตัวต้านทาน Shunters/Limpinting ปัจจุบัน: นี่คือความแตกต่างหลัก! เพื่อให้เข้ากันได้กับหลอดไฟเก่าที่ยังไม่ได้รับการแก้ไขและยังคงมีบัลลาสต์อุปนัยแบบดั้งเดิม (หรือบัลลาสต์อิเล็กทรอนิกส์) ที่ติดตั้งภายในหลอดไฟ LED T8 ปลายสองชั้นที่เข้ากันได้ส่วนใหญ่จะติดตั้งส่วนประกอบอิเล็กทรอนิกส์ที่สำคัญ

ฟังก์ชั่น: เมื่อใส่หลอดไฟลงในหลอดไฟที่มีบัลลาสต์แบบดั้งเดิม shunt/ตัวต้านทานจะ "โกง" หรือข้ามปฏิกิริยาอุปนัยหรือพัลส์แรงดันสูงที่เกิดจากบัลลาสต์ป้องกันแรงดันสูงจากความเสียหายวงจรไดรเวอร์ภายในหลอดไฟ LED ในเวลาเดียวกันจะช่วยให้ AC Mains เข้าสู่แหล่งจ่ายไฟของไดรเวอร์ LED ภายในหลอดไฟหลังจาก จำกัด ปัจจุบัน

สถานที่: โดยปกติจะอยู่ในฝาปิดท้ายที่ปลายด้านหนึ่ง (หมุดสองตัวภายในปลายนี้มีการลัดวงจรและเชื่อมต่อกับวงจรไดรฟ์ภายในผ่านตัวต้านทาน/ตัวต้านทาน) ภายในฝาท้ายที่ปลายอีกด้านหนึ่งหมุดทั้งสองเชื่อมต่อโดยตรงกับอินพุตของวงจรไดรฟ์ (L และ N)

การทำเครื่องหมาย: ส่วนท้ายของฝาปิดท้ายด้วย shunt/ตัวต้านทานมักจะถูกทำเครื่องหมาย (เช่นการติดฉลากการแกะสลักความแตกต่างของสีหรือโครงสร้างที่แตกต่างกันเล็กน้อย) เพื่อระบุว่านี่คือ "บัลลาสต์ปลาย" หรือ "บายพาส" เมื่อติดตั้งปลายนี้จะต้องใส่เข้าไปในที่ยึดหลอดไฟที่ด้านข้างของหลอดไฟที่เชื่อมต่อกับบัลลาสต์!

ประเภทที่ปราศจาก shunt (สำหรับโคมไฟติดตั้งเพิ่มเติม): หากบัลลาสต์ถูกลบออกจากหลอดไฟ (จัมเปอร์เชื่อมต่อโดยตรงกับไฟ L/N) หลอดไฟ LED T8 ที่ไม่สามารถใช้ shunts ได้ โครงสร้างฝาปิดท้ายที่ปลายทั้งสองของหลอดไฟนี้มักจะสมมาตรและการเชื่อมต่อภายในนั้นง่ายกว่า (ลัดวงจร L/N ที่ปลายด้านหนึ่งหรือไม่ลัดวงจรที่ปลายอีกด้านนี้ขึ้นอยู่กับการออกแบบเฉพาะ แต่ไม่จำเป็นต้องมีการแบ่งแยก) โปรดอ่านคำแนะนำอย่างละเอียดเมื่อซื้อ

2. การออกแบบโครงสร้างและวัสดุ:

ข้อกำหนดของฉนวนกันความร้อนแรงสูง: เนื่องจากการเข้าถึงโดยตรงไปยัง Mains (220V) ข้อกำหนดด้านประสิทธิภาพของฉนวนของฝาปิด G13 ปลายของหลอดไฟ LED นั้นสูงมาก มันมักจะทำจากพลาสติกคุณภาพสูงที่ทนไฟสูง (เช่น PC, PBT)

การเชื่อมต่อสายไฟภายใน: มีสายไฟภายในฝาปิดท้ายเพื่อเชื่อมต่อหน้าสัมผัสโลหะของพินกับบอร์ด PCB หรือโมดูลไดรเวอร์ภายในหลอดหลอด ความน่าเชื่อถือที่มีคุณภาพและการเชื่อมของสายไฟเหล่านี้มีความสำคัญมาก

ข้อควรพิจารณาการกระจายความร้อน: shunt/ตัวต้านทานสร้างความร้อนเมื่อทำงานและการออกแบบฝาปิดท้ายบางครั้งจะพิจารณาการกระจายความร้อนจำนวนหนึ่ง (แม้ว่าการกระจายความร้อนหลักขึ้นอยู่กับพื้นผิวอลูมิเนียมของหลอดหลอด)

3. สรุปความสำคัญ:

อุปสรรคด้านความปลอดภัย: มันเป็นอุปสรรคต่อฉนวนทางกายภาพครั้งแรกที่ป้องกันไม่ให้ผู้ใช้ไฟฟ้าช็อต

โหนดวิกฤตของวงจร: มันเป็นลิงค์สำคัญของการเข้าถึงไฟหลักและ (สำหรับประเภทที่เข้ากันได้) บายพาสบัลลาสต์

ความเข้ากันได้การรับรู้: ตัวต้านทานภายใน/ตัวต้านทานภายในเป็นองค์ประกอบหลักที่จะบรรลุความเข้ากันได้ "ปิดท้ายและการเล่น" กับหลอดฟลูออเรสเซนต์เก่า

คำแนะนำการติดตั้ง: ฝาปิดปลายที่ทำเครื่องหมายไว้จะแนะนำผู้ใช้ให้ติดตั้งอย่างถูกต้อง
